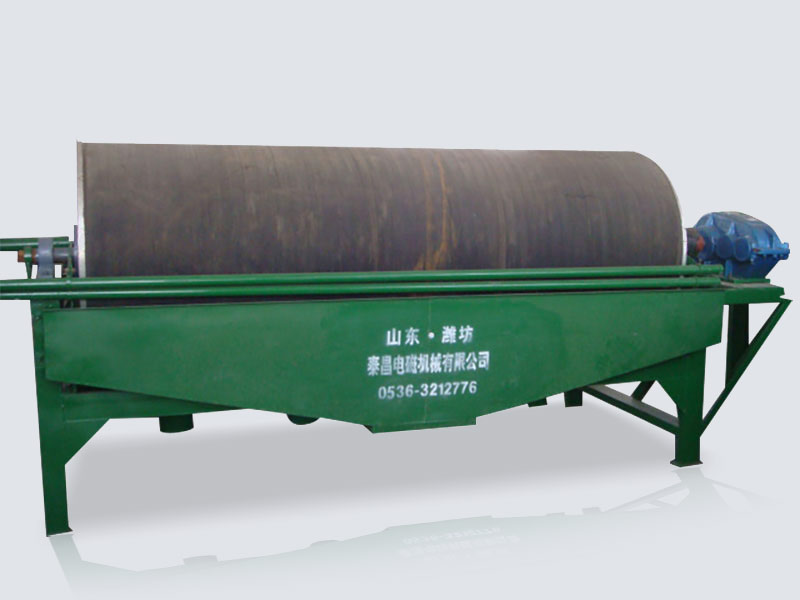

選礦廠在設計中, 大于1mm的碎屑初始是用位置于按照10μm脫泥的水力旋流器前面的振動篩篩除, 水力旋流器直徑為100mm;脫除的相當細的粒級排到濃縮機。高磁性的雜鐵、磁鐵礦等用雙筒低磁場強度濕式磁選機進行回收。這類顆粒如若不清理的話會積累于強磁選機的轉子里, 并造成堵塞。圓筒磁選機的非磁性產品, 再在篩孔為1mm的小型篩子上進行篩除, 作為進一步保護強磁選機的預止措施。篩下產品在緩沖槽中進行攪拌, 然后給到兩臺頭一段強磁選機, 頭一段強磁選機的非磁性產品, 進入水力旋流器, 以便進行濃度控制;然后再經過掃選強磁選機, 進一步進行回收赤鐵礦。頭一段強磁選機與掃選強磁選機的磁性類產品進入到水力旋流器, 并在皮帶過濾機里進行脫水。由于強磁選機回路只是整個選礦廠的一小部分, 因此規定每個送到強磁選機的給料料流須接到尾礦濃縮機, 以使選礦廠的這一部分在回路中的各段濕式磁選機投產、維修或停止運轉時能被旁路。

　　設計要求轉子板隙為2.5mm, 以盡量減少堵塞;要求線圈電流為150A（高于標準的磁鐵較高工作電流25%）, 以達到所需要的磁場強度。線圈電流為150A時, 每臺磁選機的安裝功率為35kW。由于要求線圈電流高, 同時黑德蘭港的環境溫度高, 因此磁鐵線圈需要特定的冷卻裝置。冷卻是這樣進行的∶用油循環通過磁鐵線圈, 然后油通過熱交換器被來自于水冷卻設備的水冷卻;每個磁選機冷卻運用的功率是為15kW。

　　由于很難準確確定礦泥含量, 以及為了得到較高回收率, 在磁選回路中可能有大量的細粒產品通過, 設備規格按流程設計能力再加50%的裕余量。結果每臺16極的強磁選機的較大能力為18t/h，這是設計的基礎。

　　當選礦廠其它部分（非強磁回路部分）的詳細設計末后確定時, 若干細粒物料流也規定送到強磁回路。這樣的安排使得強磁回路能夠彌補選礦廠其它部位出現的選礦與粒度方面的誤差, 繼而增進了全廠選礦的效率。強磁回路多種成分的給料將在強式濕式磁選機選礦性能一節里作進一步的敘述。
