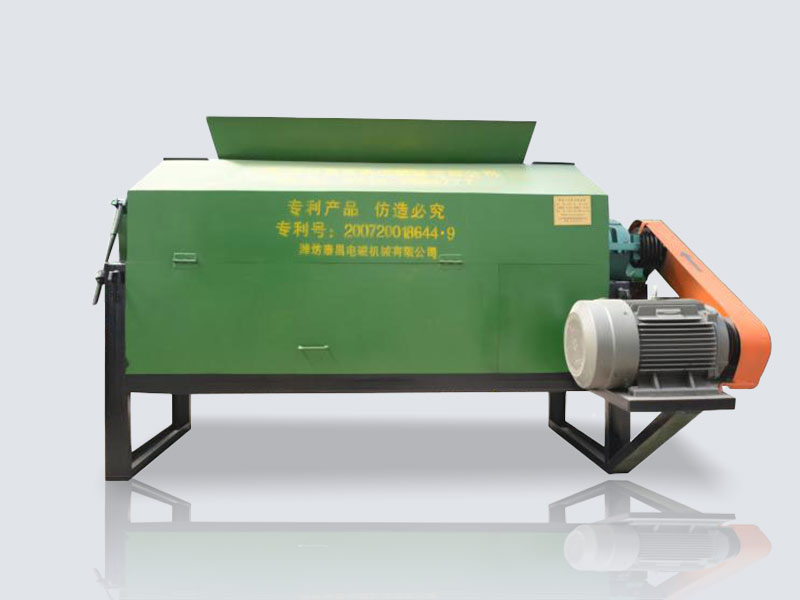

一、磁系放置板設計:

    有干式磁選機廠家經過大量查閱磁選機和磁系的發展現狀資料和總結整理后發現，鐵礦石磁選過程中的磁團聚現象仍是妨礙精礦品位增進的重要原因。為避免其不良影響，廠家對磁選機磁場特性對磁性顆粒的受力和運動的影響進行了研究，并計劃采用高速旋轉的交變磁場，設計一種新型磁系，避免磁性顆粒在磁選過程中磁鏈的形成和磁性夾雜，從而越大限度增進磁鐵礦精礦品。對于磁系放置板的設計，廠家經歷了三次改進。初期廠家采用圓盤+螺絲+磁鐵，發現效果較差，然后廠家增加了樹脂板，但存在重量過重，磁力過小的問題，終究經過討論，廠家決定采用圓盤+環形樹脂板+磁鐵的組合作為磁系放置板。

    二、圓盤+環形樹脂板+磁鐵：

    先是繪制圖紙，利用3D打印技術，將環形樹脂板制作出來將磁鐵按N-S相間排布粘在環形樹脂板內側，磁鐵外側至隔開同外壁的距離為4mm，由磁力公式可知可產生較高的磁場強度和磁場深度，進而產生較大的比磁力，當轉機轉動時，使之產生連續的高梯度交變磁場。

    三、干式磁選機的磁場模擬：

    利用磁場模擬軟件Vizag對所需磁場進行了計算，終采用三對6個永磁鐵塊提倛磁場，每個磁塊表面磁場強度為0.3T，同時廠家對磁系轉速、圓筒與磁塊表面距離進行了計算，確定磁系轉速為600轉/分鐘。

    四、動力裝置：

    本磁系設計的革新點在于提供高速旋轉的磁場，干式磁選機廠家采用可調節變頻電機帶動磁系轉動。動力裝置由底座支柱框架、電機、控制面板組成。圓筒下端固定在與電機相連的托盤上，托盤在電機帶動下高速旋轉，從而帶動磁塊高速旋轉，磁極在高速旋轉過程中會產生高頻的磁極翻轉，當速度夠快時磁團聚就較難形成，而磁性顆粒高速振動，有益于磁性顆粒和非性顆粒的分離，從而大大增加精礦品位。
