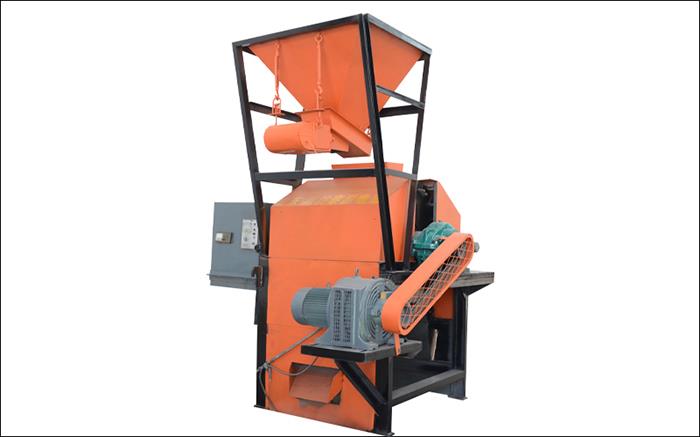

永磁干式磁選機的自動控制系統主要基于西門子OOPLC及其編程軟件STEP7來實現，通過采集各個模塊傳感器的數據，通過PIC處理后傳遞給上位機監測。依據控制系統的硬件方案及所要實現的功能進行了以下設計配置：

　?。?）、原煤來料稱重皮帶秤安裝在原煤輸送帶上，通過將其稱重傳感器信號及測速傳感器信號同時傳入稱重儀表，儀表通過內置程序公式計算出原煤來料的瞬時及累計流量，通過稱重儀表與PLC的通訊把實時的數據輸送到PLC中，PLC程序依據原煤人選量的變化有針對性的對主選設備的頻率進行自動調節，達到實時反饋，實時調節的目的。

　?。?）、主選設備的變潁器通過模擬量的傳輸，把實時的頻率和電流等信號輸出到PLC，為PLC對其的控制提供參考和反饋，PLC對其的調節主要是通過原煤來料及產品指標2個參考量來進行調節。為了防止由于操控指標的變動造成調節的頻繁，需要在手動調節達到相對穩定后再轉入PC自動控制，終端達到一個穩定的控制值。

　?。?）、作為電煤提質的主要方法，根本的目的在于除去系統內的矸石，提高產煤的發熱量，而在整套干選系統中，矸石主要是在永磁干式磁選機的中后段分選排出，故在下風室第3、第4室加入風壓監測系統，這樣是出于工藝和成本上的考慮、通過風壓的實時監控來監測煤質變化及選煤指標，對于相對固定的煤質情況，在固定處理量的情況下，風壓應該是相對穩定的，當處理量穩定時如果下風室風壓變小，就說明干選機床層密封度不夠，說明系統矸石含量減少，為了保障系統穩定，可以適當增加原煤入選量或者減少干選機振動頻率保持床層厚度，穩定風壓，保障分選效果。反之風壓増大則需相反的操作保障指標。

　　（4）、分料板在干選系統中的主要作用是控制產品指標，分料板的控制采用角行程執行機構，通過對原煤量及產品指標的監控的反饋，可及時地進行調節，通過PLC采集數據后進行存儲，形成可調用的數據庫，為以后相同或類似的煤質分選時提供參考，同時形成一個控制的經驗數據，指導生產。

　?。?）、干選系統中的主要電機設備包含主選鼓風機、排風引風機及永磁干式磁選機主機電機。為了有效地保障持續、**的生產，針對這幾臺電機還加入了電機綜合保護器，并且把數據通過PC采集傳輸?shù)搅松衔粰C進行實施監測，防止出現突發狀況，對生產中的事故可產生預判與提醒，為持續生產和產品穩定提供保障。
